接地故障定点仪

一、  概述

接地故障定点仪主要应用在配电网发生单相接地时的故障迅速定点,具备结构轻巧、操作简单、定位精准、测量方便等特点。

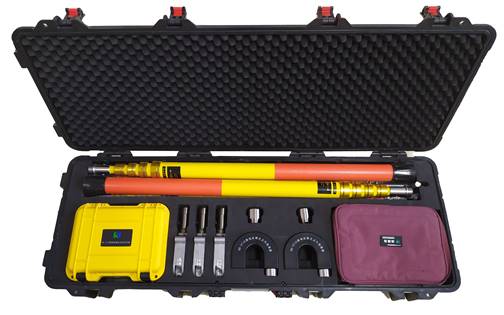

接地故障定点仪由信号源、检测器、线缆包、连接杆、双簧挂钩、接地桩组成。





接地故障定点仪


二、  引用标准

l  GB/T156 标准电压;

l  GB/T191 包装储运图示标志;

l  GB/T17626.2 电磁兼容 试验和测量技术 静电放电抗干扰度试验;

l  GB/T17626.3 电磁兼容 试验和测量技术 射频电磁场辐射抗干扰度试验;

l  GB/T17627.1 低压电气设备的高压试验技术 第一部分:定义和试验要求;

l  GB/T2423.1 电工电子产品环境试验 第2部分:试验方法 试验A:低温;

l  GB/T2423.2 电工电子产品环境试验 第2部分:试验方法 试验B:高温;

l  GB/T2423.5 电工电子产品环境试验 第2部分:试验方法 试验Ea和导则:冲击;

l  GB/T2423.8 电工电子产品环境试验 第2部分:试验方法 试验Ed:自由跌落。


三、  技术特点

l  适用于小电流接地系统配电网,检测架空线路的单相金属性接地、经过渡电阻接地等多种接地故障;

l  采用注入信号电流测量接地故障定点原理,能够精准确定单相接地的位置;

l  超低频信号避免系统分布电容影响,能对高阻值故障进行定位,可检测接地阻抗0-10kΩ;

l  信号源采用高能量锂电池,可连续工作时间不小于10小时;

l  信号源可显示输出频率、输出电流、输出电压、在22Hz频率下的线路接地阻抗;

l  检测器采用Mirco-USB接口进行充电;

l  利用检测器可以方便的测量供电线路负荷电流;

l  检测器采用带通滤波器对信号电流滤波,确保了信号电流的测量精度;

l  检测器采用倒U型结构,方便挂杆测量;

l  检测器采用无线传输通讯,将测量结果发送至手机,安全可靠;

l  系统体积精巧轻便,便于携带。


四、  技术参数

1

2

3

4

4.1   环境参数

l  环境温度:-40℃~+70℃;

l  相对湿度:5-90%RH;

l  海拔高度:<3000m;

4.2   主要技术参数

l  适用范围:架空配网线路;

l  线路长度:<100Km;

l  故障定点精度:<0.5m;

l  无线通讯距离:检测器与手机APP之间的无线通讯距离不小于15米;

4.2.1工作电源:

l  信号源工作电源:50Wh聚合物锂移动电源;

l  检测器工作电源:3Wh聚合物锂电池;

4.2.2信号源技术参数:

信号源输出特性:

l  输出电压:≤110V;

l  输出电流: 10mA;

l  输出频率: 22Hz;

信号源供电方式:DC12V;

信号源功率损耗: ≤5W;

4.2.3检测器技术参数:

l  特征电流测量范围:0-15mA;

l  负荷电流测量范围:0-600A。


五、  系统原理

故障定点系统包括信号源、信号源电源、检测器、APP软件、电缆线盘、检测器充电线、信号源电源充电器、绝缘令克棒、接地桩。

当线路出现接地故障时,在确定故障区段并且停运的情况下,利用信号源向故障线路注入特征电流,根据基尔霍夫定律,特征交流信号通过故障点构成回路,信号源的特征电流注入点作为始端,从线路始端到故障点的路径上就能够测量到与注入信号近似等值的特征交流电流,而非故障区域(包括非故障分支和故障点后)则只能测量到微弱的感应电流(线路上的变压器、PT影响所致)。沿线在关键分支处用检测器对各个分支流过的特征交流信号进行测量,并将结果显示在手机APP上。如果发现某一分支能够检测到特征交流电流,说明故障点在该分支下游,如果不能检测到特征交流电流,说明故障点在该分支上游。依据此原理可以准确确定接地故障点。

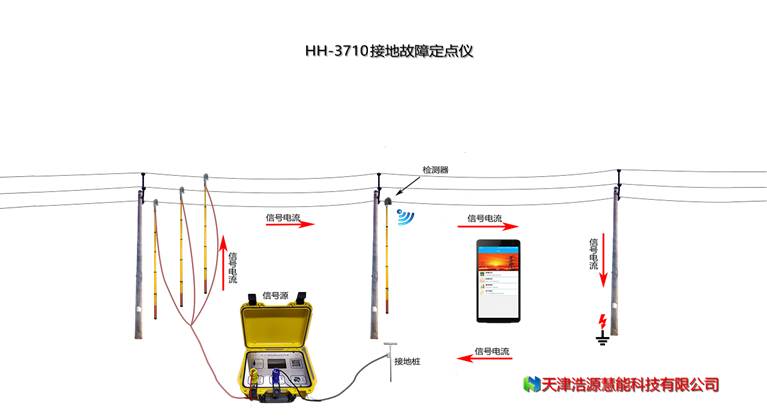

接地故障定点系统示意图如下
